Mungkin ada sebuah pertanyaan jika Bro & Sis melihat kembali tentang artikel Bikin sendiri rangkaian lampu LED untuk lampu rem motor? (3). Di sana ada beberapa rangkaian resistor yang bertujuan untuk membatasi kelebihan arus listrik terutama ketika gas dibuka full atau ketika putaran mesin dalam RPM tinggi. Namun masalahnya kelebihan arus listrik ketika RPM tinggi di setiap jenis motor berbeda-beda, ada yang 13volt, 13,5volt, bahkan untuk motor yang sudah dimodifikasi kelistrikannya bisa lebih dari 15volt.
Di lanjutan artikel tersebut untuk mengatur kelebihan arus listrik mau gak mau kita harus mengetahui berapa nilai resistor yang sesuai untuk motor tersebut. Caranya ketika mesin idle nyala lampu led dibuat sedikit redup dengan menambahkan nilai resistor. Jika masih terlalu terang tambah nilai resistor sampai ketemu nilai resistor yang pas sehingga waktu RPM tertinggi lampu led tetap aman atau nyala lampu led tetap terang, namun tidak sampai membuat rangkaian lampu led rusak karena kelebihan arus listrik.
Sebenarnya selain resistor ada juga sebuah komponen yang lebih efektif membatasi kelebihan arus listrik yaitu sebuah transistor (Mosfet) dengan kode L7812. Dengan menambahkan rangkaian sederhana dari Mosfet L7812 ini arus listrik yang dihasilkan akan lebih stabil atau tetap 12volt, rangkaiannya seperti ini :

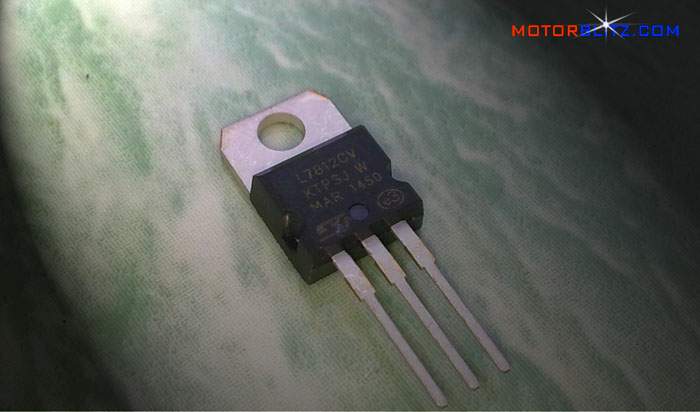

Bagian depan transistor L7812 ditandai dengan dengan banyak tulisan di bodinya seperti gambar yang paling atas. Hati-hati dalam merangkai jangan sampai terbalik, untuk bagian input berada di sisi bagian kiri dan output ada di sisi kanan bodi transistor L7812 (lihat gambar di atas). Bagian output disambungkan ke sumber arus listrik maksimal 18volt, kalau sedikit lebih besar dari 18volt transistor L7812 ini akan mengeluarkan panas sehingga perlu diberi lempengan pendingin. Dengan rangkaian sederhana ini output akan tetap menghasilkan arus sebesar 12volt sehingga arus listrik tidak perlu dibatasi lagi oleh resistor seperti di artikel sebelumnya.

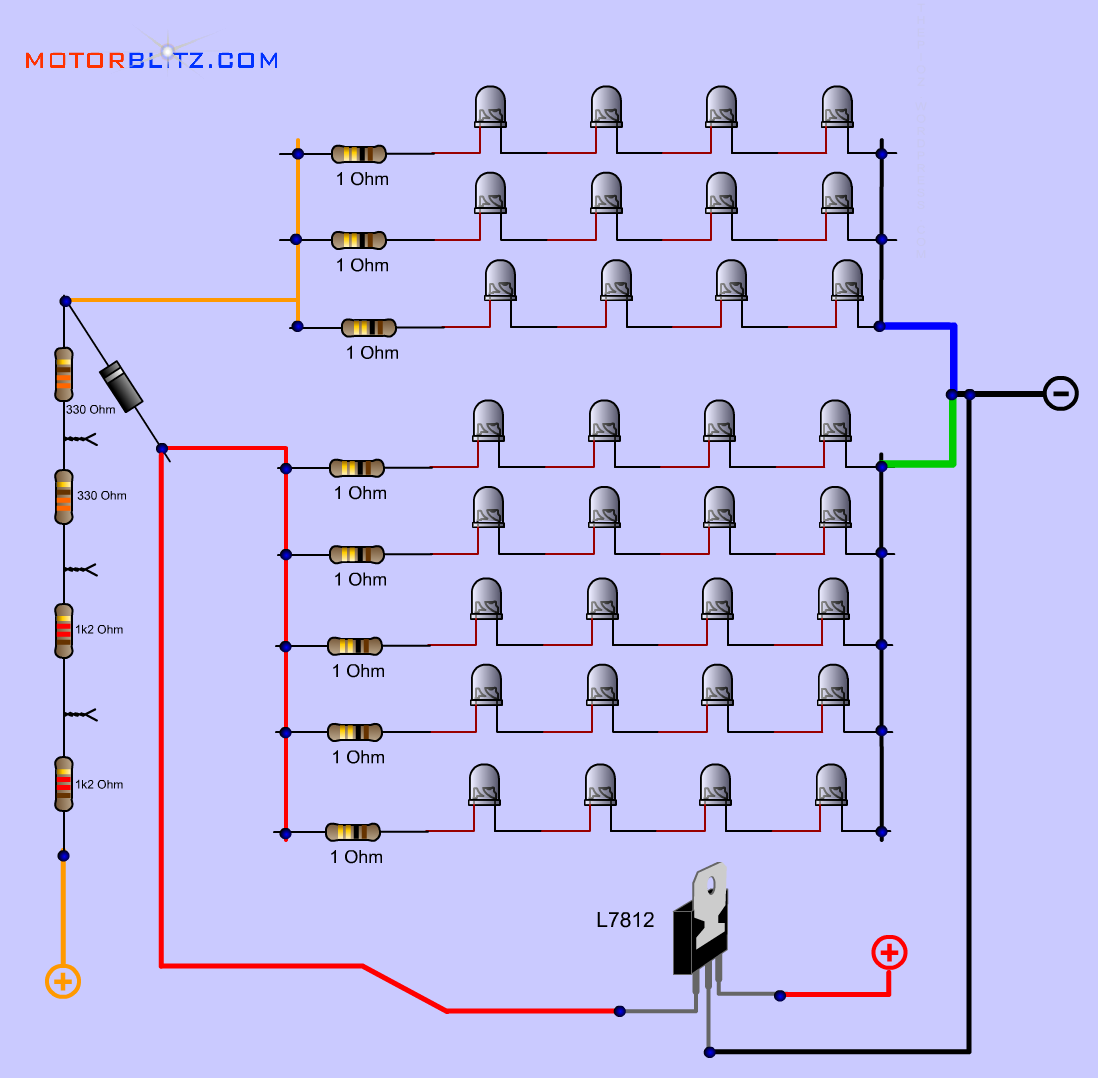

Pemasangan rangkaian stabilizer L7812 untuk lampu rem dan senja nyala terpisah bisa dilihat di bawah ini :
Untuk lampu rem dan senja nyala menyatu :
Di kedua gambar tersebut hanya fungsi untuk rem aktif yang hanya diberi rangkaian stabilizer karena untuk lampu senja memang dibuat redup sehingga masih aman ketika full RPM. Namun jika Bro & Sis ingin menambahkan rangkaian stabilizer L7812 di lampu senjanya bisa juga contohnya seperti ini :
Wah.. tinggal prakteknya nih…
MOTORBLITZ
Jika untuk lmpu senja 2 rangkaian (4led) dan untuk lmpu rem 2 rangkaian (4led) bisa mas? Apa aja yang perlu diubah dr rangkaian yg sdh ada d atas.thx
SukaSuka
bisa, tinggal dikurangi aj rangkaian 4 lednya dari masing2 lampu senja & rem.
SukaSuka
thx kang MB sangat bermanfaat â, saya coba aplikasikan di CB ternyata bisa, sempat bingung akibat pake lampu rem bohlam yang bolak-balik putus, akhirnya saya ganti pake led, untuk pangkonnya tetep pake yang lama (lampu kodok). ini saya kirim fotonya, buat share. foto diambil pukul 07.00.
â
â
â
â
SukaSuka
Siip, lampu kodok kayanya menarik juga nih.. 🙂
SukaSuka
Thx kang MB, saya coba dan berhasil foto sy share lwt email….
SukaSuka
Koq ga ada ya, MB jadi penasaran nih coba lewat FB aja Sob —> https://m.facebook.com/motorblitz
SukaSuka
Maap nubih…mau pasang ic 7812 di lampu led cob di rem motor tiger revo yg ada 3 kabel…( 1 kabel di cassing soket lampu nya) bingung…kabel negatif positiv nya yg mana ya..? Maap…nubih…
SukaSuka
Yang negatif yang nempel di casing soket lampu, yang dua lagi positif lampu senja dan lampu rem.
SukaSuka
gan, itu fungsi dioda tambahan pada rangkaian senja waktu penambahan L7812 nya apa ya?
SukaSuka
biar aman aja ga dikasih dioda jg gpp kok
SukaSuka
Mau tanya, apakah dengan IC L7812 ini, bisa untuk lampu utama yg akan diganti menjadi lampu LED ?
SukaSuka
tergantung daya lampu lednya, L7812 hanya untuk listrik berdaya kecil kurang dari 12 watt, itupun kalau lebih dari 5 watt harus diberi heatsink.
SukaSuka
Wah pantesan di LED Eagle Eye pakai Resistor, di kemasannya tertulis bisa digunakan di sepeda motor up to 14,5 Volt,,, ternyata emang Resistor itu yg bikin bisa dipake sampai 14,5 Volt,,,
Kalo ditambah Resistor lagi, justru LED jadi cepet mati karena terlalu Undervolt,,,
SukaSuka
Itu masing masing resistor gunanya buat apa ya? Bukannya output dari ic regulator sudah 12 volt.
SukaSuka
mungkin jawabannya ada disini—> http://wp.me/p2t4Lp-1Gy
SukaSuka
Pak, motor sy NMP udh fullwave DC
Senja dan rem udah led. Tpi klo kondisi saklar off, rem nyala,senja depan ikut nyala, lama2 bikin led remnya error
Rencana mo tak kasi ic 7812,cuma gk tahu dipasang di senjanya atau remnya?
Atau Ad saran lain mungkin?
Nuwn pak
SukaSuka
wah bagus juga artikelnya, btw, sy udah ganti lampu speedometer yg model LED tancep kecil(T5) tapi paling seminggu udah rusak (redup, kedip2, mati) rencana mau sy pasang resistor 22ohm. tapi agak ribet ya karena kudu potong kabel. klo pasang MOSFET LM7812 ini juga kudu potong kabel tapi lebih banyak lagi (plus, minus juga) belum lagi klo panas kudu dikasih heatsink. klo resistor panas lama2 putus/kebakar. 🙂
klo ga mau ribet pake lampu pijar standar , cuma ya gitu boros daya, panas, cepet mati. karena kelistrikan motor saya (jupiter MX) udah jadi DC full wave. klo idle 14,2 volt max. digeber juga max segitu.
SukaSuka
Tu L7812 bs gak di sambung langsung ke arus ac motor mas?
SukaSuka
Untuk motor halfwave bisa juga diterapkan??
SukaSuka
Yang out itu arah ke lampu atau ke listrik,,,,, soalnya gambar kurang lengkap,,,,harusnya ada gambar lampunya,,,jadi pembaca tidak bingung untuk merangkai pemasangan alat tersebut…..trims
SukaSuka
Nah kalo pemasangan lampu mobil di motor gimana ?
Soalnya pakai yang mobil 100volt lampu nya redup
Bahkan untuk meligat polisi tidur pun ga mampu.
Rangkaiannya gimana biar bisa tetap 12volt ?
Belum tau juga output ke lampu berapa volt nya saat di gass full
SukaSuka
Jika menggunakan 2 mosfet pengaruh nya apa ?
Dan penggunaan 2 mosfet hanya digunakan untuk apa ?
SukaSuka
Dari penjelasam diatas sy agak bingung. Kenapa output disambung ke sumber arus? Bukannya input itu sumber arus dan output itu beban?
SukaSuka
Kalau cuman transistor doang tanpa resistor banyak bisa gak ?
SukaSuka
