Bikin sendiri rangkaian lampu LED untuk lampu rem motor?

Masih inget ga Masbro sis.. pelajaran fisika tentang elektronika sewaktu SMP? Kalau TP dulu sih dikasih tugas kelompok membuat lampu flipflop, jangan takut dulu masbrosis.. karena yg kali ini kita bahas adalah membuat rangkaian lampu LED yg jauh lebih sederhana.
Mungkin ada pertanyaan kenapa harus diganti lampu LED? Kalau saya pribadi alasan mengganti karena lampu rem motor sering putus, mungkin karena siang malam lampu selalu on. Alasan kedua lampu LED lebih hemat listrik & tidak mengeluarkan panas sehingga ramah lingkungan dengan part motor. Selain itu lampu LED lebih cepat menyala sehingga cocok untuk lampu rem yg berfungsi memberitahu pengendara2 dibelakang secepatnya, tidak seperti lampu bohlam biasa yg ada delay untuk menyala.

Untuk membuat rangkaian lampu LED pertama komponen yang  digunakan pastinya lampu LED (ya iyalah..). lampu LED yg digunakan kali ini adalah lampu LED berwarna merah  yg kacanya bening,  karena jenis ini cahayanya lebih terang :

Lampu LED

Bentuk aslinya:

led asli

Lampu LED terdiri dari 2 kaki, kaki yg paling panjang adakah kaki positif yg nantinya akan kita hubungkan dengan sumberdaya yaitu accu/aki. Lampu LED hanya butuh 3 volt untuk menyala, sedangkan aki menyediakan daya 12volt. Jika LED dihubungkan langsung ke aki, LED akan rusak/mati karena kelebihan arus listrik. Oleh karena itu butuh resistor untuk menahan arus listrik, resistor yg digunakan kali ini adalah resistor yg bernilai 1 ohm, cirinya ada pada warna di body resistor yaitu warna coklat, hitam, emas, emas.. :

res

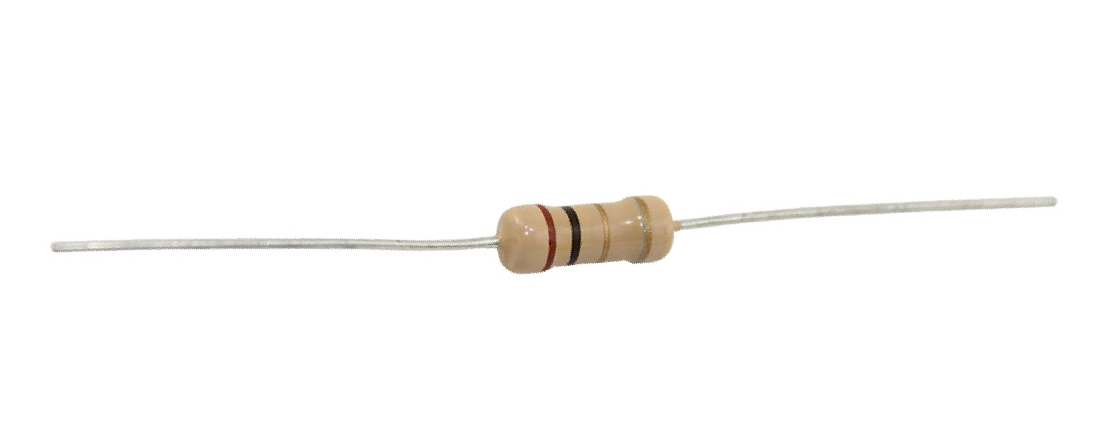

Bentuk aslinya:

resistor 1ohm

Resistor juga biasa disebut tahanan atau hambatan, jadi fungsinya untuk menghambat arus aki yg tadinya 12volt menjadi 3volt sehingga arus ideal untuk dikonsumsi ampu LED. 2 komponen inilah yg menjadi komponen utama membuat rangkaian LED.

Udah 2 doang?

Iya mas bro sekarang kita focus di dua komponen ini lihat gambar dibawah, cekidot:

resLampu LED

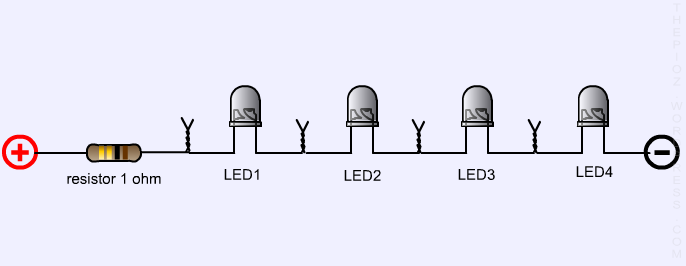

Nah.. Salah satu kaki resistor nantinya dihubungkan dengan kaki postif (kaki panjang) LED1, selanjutnya kaki pendek LED1 dihubungkan dengan kaki  panjang LED2, begitu seterusnya sampai  4 LED seperti gambar dibawah:

led4+tahanan

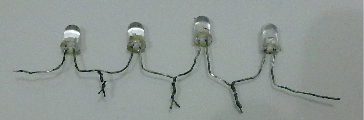

Gambar sebenarnya rangkaian  4LED:

4ld

Kenapa 4 LED harus digabung?

Biar kompak bro sis, ngirit resistor trus ga banyak sambungan.

Kalau lebih dari 4 led disambung-sambung seri atau berurutan gitu bisa gak kan lebih irit dong..?

Ga bisa jg karena daya aki Cuma 12volt. Jadi 1 LED 3 volt dikali 4 hasilnya 12 volt, pas kan.. karena pada kenyataannya arus aki jg berubah2 bila motor dijalankan, arus bisa lebih dari 12 volt oleh karena itu perlu ditahan oleh resistor 1ohm.

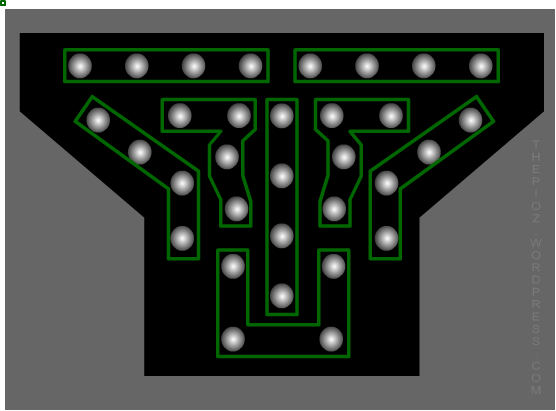

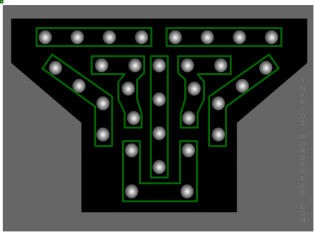

Nah.. selanjutnya kita mendesain wadah untuk lampu2 LED tsb sesuai bentuk lampu belakang motor, contohnya untuk Yamaha scorpio seperti ini:

skema led brake light

Media yg digunakan bisa terbuat dari plastik bekas, misalnya spakbor tempat CDgame. Setelah plastik tsb dibentuk.. lubangi plastik tsb sesuai kotak2 hijau. Jadi 1 kotak hijau adalah tempat untuk 1 rangkaian 4LED tadi dan sesuai gambar ada 8 kotak hijau, jadi kita butuh membuat 8 rangkaian 4LED. Untuk keseluruhan kita butuh 32 lampu LED (satu lampu LED seharga kurang lebih Rp500).

Gimana cara menggabungkan 8 rangkaian 4LED?

Gampang masbro tinggal bikin dulu rangkaian 4LED 8 buah trus sambungkan dengan cara melilitkan 8 kaki resistor dengan 1 kabel warna merah & 8 Kaki LED dengan 1 kabel warna hitam seperti gambar dibawah:

led4+tahanan full lilit

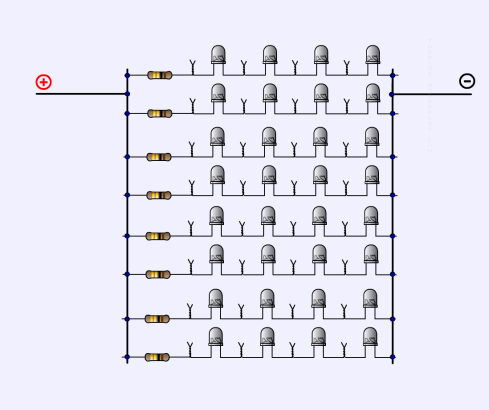

Kalau bisa pakai solder, bisa juga menghubungkan kaki2 resistor dan kaki2 negative LED tadi dengan masing2 satu kabel yg telah dikelupas isolatornya seperti gambar dibawah, titik2 biru adalah timah hasil penyolderan.

led4+tahanan full1

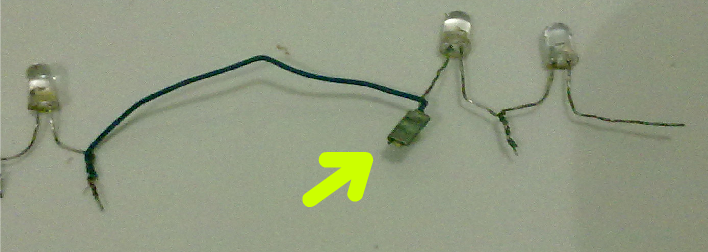

O..iya, pengalaman kemaren2 sewaktu bikin kalau mau disolder jangan kelamaan manasin timah dikaki2 LED karena LED bisa rusak. Cara lain selain di solder bisa jg di jepit dengan plat seng. Caranya gunting seng almunium bekas softdrink atau apapun berbentuk persegi panjang, lengkungkan seperti lingkaran/tabung, masukan ke dalam 2 kaki yg mau disambung terus jepit dengan tang seperti ini:

sambungan

Koq rada ribet ya, gak takut konslet gitu bro?

Tenang sob.. gambar2 di atas hanyalah diagram & contoh belum tentu aslinya berbentuk seperti itu,karena pada kenyatannya nantinya LED2 dan resistor2  tersebut kita rangkai diatas pola plastik tadi. Yang penting dari uraian diatas kita bisa mengerti bagaimana lampu2 LED itu bisa menyala.

Udah gitu doang, trus nantinya setelah kaki2 8 rangkaian 4LED tadi digabung menjadi 2 kabel trus langsung disambungin ke aki bisa nyala?

Yup, tinggal sambungin yg positif ke kabel merah aki dan yg negatif ke kabel hitam aki lampu bisa nyala, tapi ntar dulu.. saya pingin membuat lampu belakang berfungsi seperti aslinya. karena aslinya lampu belakang motor berfungsi utk menyalakan lampu rem ketika kita menginjak pedal rem, sebagai lampu senja, juga sebagai penerangan plat nomer belakang kendaraan. Kayanya artikel ini bisa terlalu panjang nih, nanti kita sambung diartikel selanjutnya aja ya.. Diartikel selanjutnya kita akan menyesuaikan rangkaian di atas dengan 3 fungsi lampu belakang tadi.

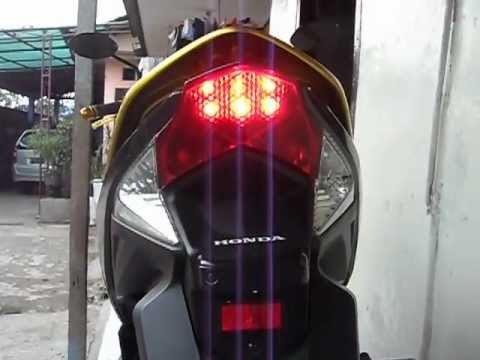

Bikin lampu belakang kaya honda vario cbs bisa ga bro, kan keren tuh waktu di rem lampunya nyala kesamping gitu?

Pffft… ntar selanjutnya yaaa… :mrgreen:

vario techno cbs



Edit:

-Baca lanjutannya disini ya… —–> https://thepioz.wordpress.com/2014/02/11/bikin-sendiri-rangkaian-lampu-led-untuk-lampu-rem-motor-2/

-Untuk lebih jelasnya baca ini juga —–> https://motorblitz.com/2014/05/19/cara-sederhana-membuat-rangkaian-led-untuk-sepeda-motor-bagian-1/

~

~

~
