Skema rangkaian led berbentuk lingkaran untuk Satria FU.

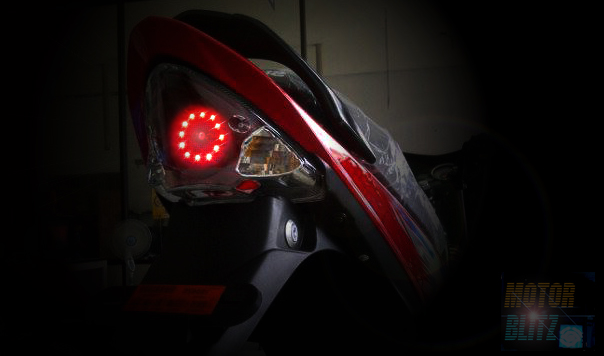

lampu rem led Fu



Sehubungan dengan ada beberapa sobat MB yang menanyakan disini atau di sosmed tentang rangkaian led berbentuk bulat atau melingkar yang biasanya untuk lampu rem Satria FU, MB berininsiatif untuk membuat skema rangkaian lednya sebagai panduan brosis untuk membuatnya. Cekidot..



Untuk rangkaian led kita buat yang lebih sederhana yaitu menggunakan 5 rangkaian 4 led, jadi nantinya untuk lampu senja bagian tengah menggunakan 2 rangkaian 4 led dan untuk lampu rem di bagian pinggir lampu senja menggunakan 3 rangkaian 4 led, Kira-kira untuk wadah lampunya bentuknya seperti ini :

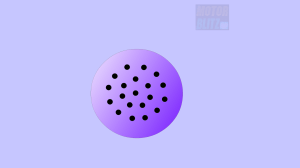

led lingkaran satria fu 2 b

Klik gambar untuk memperbesar.



Setelah itu kita pasang seluruh rangkaian 4 led seperti ini :

led lingkaran satria fu 2 c



Coba kita lihat dulu skema atau diagramnya :

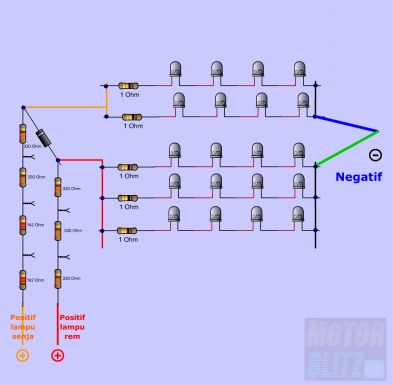

5rangkaian 4led + tahanan lampu rem-senja pisah



Sesuai dengan skema di atas nanti kita beri resistor tambahan seperti skema nyatanya dibawah ini :

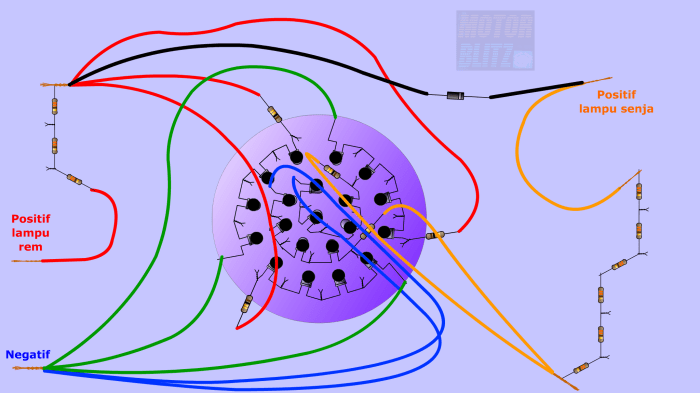

skema led lingkaran satria fu 2





Lalu, bagaimana jika lampu senja nyalanya digabungkan atau redup? seperti biasa fungsi dioda yg ada di jalur kabel hitam dicopot :

5rangkaian 4led + tahanan lampu rem-senja nyatu

skema led lingkaran satria fu 2 senja nyatu

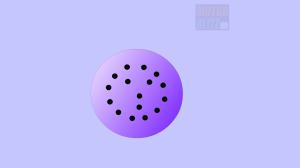

Selain menggunakan 5 rangkaian 4 led brosis juga bisa menggunakan 4 rangkaian 4 led, jadi untuk lampu senjanya diganti dengan berbentuk huruf “Y” seperti ini  :

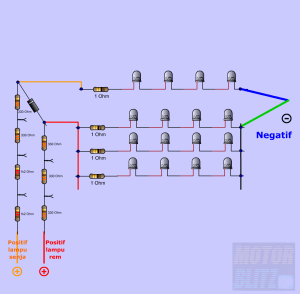

led lingkaran satria fu 4rangkaian 4led + tahanan lampu rem-senja pisahled lingkaran satria fu_skema led lingkaran satria fu4rangkaian 4led + tahanan lampu rem-senja nyatu skema led lingkaran satria fu 2 senja nyatu











Untuk mengetahui bagaimana cara kerja skema ini bisa pelajari lebih lanjut disini ya.. biggrin  :

https://motorblitz.com/2014/01/21/bikin-sendiri-rangkaian-lampu-led-untuk-lampu-rem-motor/



Atau untuk panduan prakteknya bisa dilihat disini :

https://motorblitz.com/2014/05/19/cara-sederhana-membuat-rangkaian-led-untuk-sepeda-motor-bagian-1/
