Cara ganti bohlam lampu depan New Jupiter Z1.

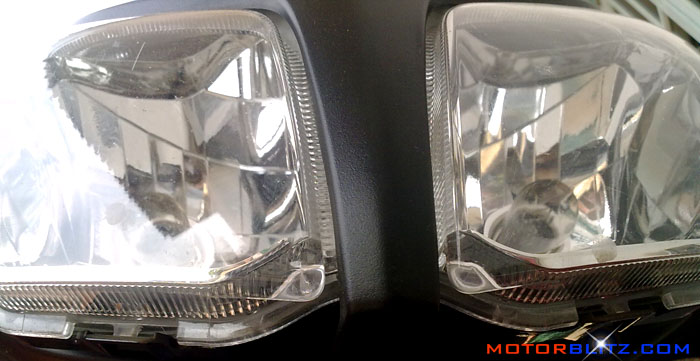

lampu depan zupiter z1

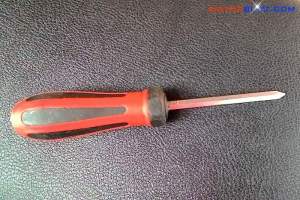

Akibat headlamp atau lampu depan motor New Jupiter Z1 yang bersistem AHO atau menyala otomatis umur bohlamp headlamp pun menjadi lebih pendek. Mau gak mau untuk memperbaikinya harus pergi ke bengkel, namun sebenarnya mengganti sendiri lampu New Yamaha Jupiter Z1 ini tidak begitu susah, caranya ikuti langkah-langkahnya seperti ini : Pertama kita siapkan alatnya yaitu “obeng plus” yang ukurannya agak besar : obeng plus besar



Perhatikan baut di sekitar batok lampu depan New Jupiter Z1 : lampu depan zupiter z1 (2)

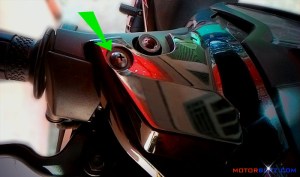

Spion boleh dilepas boleh juga tidak, selanjutnya kita buka dulu baut yang ada di stang sebelah kanan dengan obeng tadi.

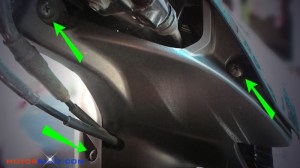

Masih di sekitar stang kanan buka juga 3 baut di bagian bawah stang kanan :



Sekarang perhatikan stang kiri lepas baut bagian atas :

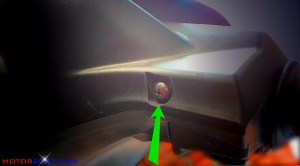

Lepas baut di bawah dan samping depan batok lampu :



Jangan lupa lepaskan juga baut yang tepat berada di bawah stang kiri :

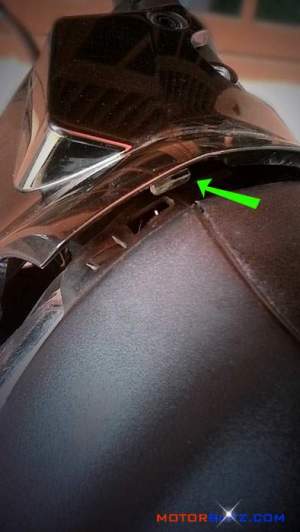

Tarik ke samping bagian atas batok headlamp dekat stang kanan sampai terlihat sedikit pengaitnya, tekan pengait ini ke dalam sampai terlepas. Pengait ini mirip-mirip dengan casing Handphone yang biasanya kalau dipasang bunyi klik. pengait batok headlamp

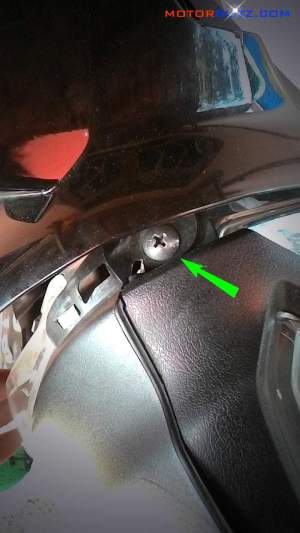

Hampir sama untuk melepas pengait yang ada di sebelah stang kiri tarik ke samping bagian atas batok headlamp dekat stang kiri. Di bawah masing-masing pengait tadi ada baut, buka baut ini supaya batok bagian depan bisa dilepas, yang ini baut di bawah pengait sekitar stang kanan : mur lampu depan zupiter z1



Yang ini baut di bawah pengait sekitar stang kiri : baut lampu depan zupiter z1



Setelah baut terlepas buka batok depan, buka wadah bohlam dengan memutar berlawanan arah dengan jarum jam. tempat lampu headlamp zupiter z1

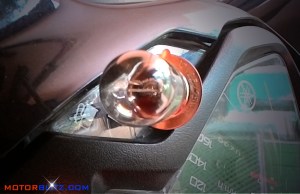

Nah ini dia bohlam yang putusnya :

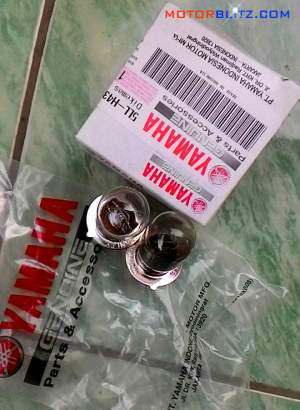

Bawa bohlam tadi buat contoh untuk membeli bohlam baru, pengalaman di toko onderdil terdekat MB ditawari 3 bohlam dengan harga yang berbeda, ada yang 3000, 10000, dan yang ori 20000 merk Stanley. bohlam headlamp zupiter z1



Flashback sebentar Bro & Sis, sebenarnya batok bagian atas tadi bisa dilepas :

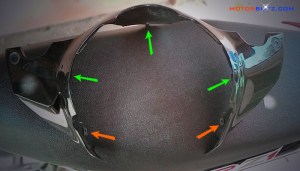

Jika di perhatikan batok bagian atas ini ada 3 pengait (panah hijau) dan 2 lubang baut (panah orange), setelah batok bagian atas terbuka terlihat seperti ini : batok lampu depan zupiter z1 dilepas



Terakhir pasang lampu baru dan semua part batok headlamp/lampu utama Jupiter Z1 (injeksi) dengan cara kebalikannya. Oiya, untuk baut ada ukuran pendek dan agak panjang, pisahkan dan ingat-ingat letaknya coz MB sendiri juga lupa… rolleyes

8 pemikiran pada “Cara ganti bohlam lampu depan New Jupiter Z1.

      • ditilang gimana mas?

        menurut Peraturan Pemerintah Nomor 55 Tahun 2012, Pasal 23: Sistem lampu dan alat pemantul cahaya sebagaimana dimaksud dalam Pasal 7 huruf i meliputi:
        a. lampu utama dekat berwarna putih atau kuning muda;
        b. lampu utama jauh berwarna putih atau kuning muda;

        LED kan warnanya putih mas. ataukah nanti bisa dikasuskan sama halnya seperti tanda STOP dan PARKIR… #haduh

        Suka

      • Sayangnya ada juga UU lain, motor yang telah dimodifikasi akan tetap melanggar UU jika :

        -Menyebabkan kendaraan jadi tidak “layak jalan” (pasal 48 UU 22/2009)
        -Membahayakan keselamatan berlalu lintas, mengganggu arus lalu lintas, serta merusak lapis perkerasan/daya dukung jalan yang dilalui. (Pasal 50 ayat (2) UU No. 22/2009).

        Headlamp motor/mobil dengan lampu led dianggap menyilaukan mengganggu pandangan pengendara lain sehingga membahayakan keselamatan berlalu lintas.
        Lampu led tidak cocok dipasang langsung ke dalam reflektor lampu bohlam karena reflektor lampu bohlam/halogen dengan reflektor lampu led berbeda fungsi dan bentuknya.
        Supaya lampu led tidak menyilaukan perlu reflektor khusus untuk lampu led, sederhananya bisa pakai satu set reflektor+led original motor lain, dalam pemasangannya pastikan juga sorotan lampu tidak terlalu tinggi.
        Kesimpulannya boleh memakai lampu warna putih/led asal tidak mengganggu keselamatan berlalu lintas.
