Bikin sendiri rangkaian lampu LED untuk lampu rem motor? (2)

Di artikel sebelumnya masbrosis sudah mengetahui bagaimana membuat rangkaian 4LED dan menggabungkan 8 buah rangkaian 4LED seperti gambar dibawah ini:

led4+tahanan full lilit

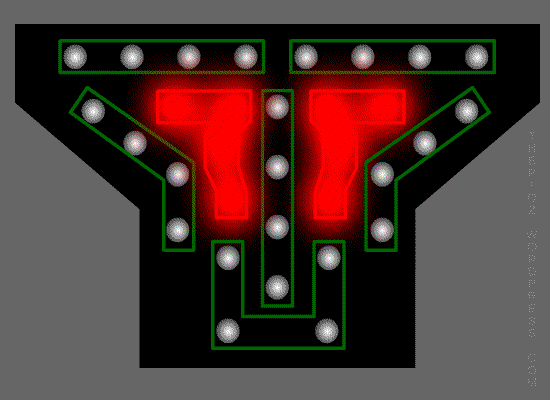

Selain itu jg kita telah membuat wadah untuk lampu2 led tadi. karena nanti kita selain membuat lampu rem juga membuat lampu senja, maka untuk lampu senja 2 rangkaian 4LED dari rangkaian diatas kita pisahkan. untuk wadahnya lampu led akan menyala seperti ini:

Gambar

jadi bila pedal rem tidak di injak 2 rangkaian 4LED akan tetap menyala, untuk skemanya seperti ini:

Gambar

dan nantinya kabel kuning itu untuk lampu senja (dua lampu tengah tetap menyala) & kabel merah untuk lampu rem. udah ada gambaran kan masbrosis..?

Secara rinci komponen2 yg digunakan:

– lampu led merah kaca bening 32 buah (harga kurang lebih 500 1 buah)

– resistor 10hm  20 buah/secukupnya (harga kurang lebih 100 1 buah)

– kabel kecil warna hitam 2 meter (harga kurang lebih 500-1000 1 meter)

– kabel kecil warna merah 2 meter.

– kabel kecil warna kuning 2 meter.

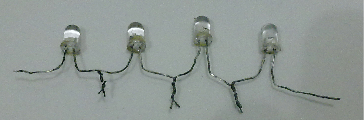

ok mending kita langsung bikin masbrosis.. pertama yg kita bikin rangkaian 4LED , bentuk nyatanya seperti ini:

4ld

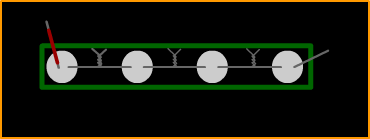

untuk bentuk skema seperti ini:

Gambar

untuk skema nyata seperti ini 🙂 :

Gambar

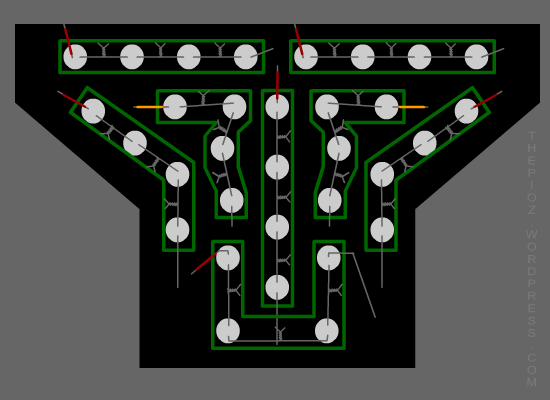

Setelah yakin rangkaian 4LED yang kita buat benar jepit sambungan antara led dengan plat seng seperti di artikel sebelumnya kemudian kita isolasi. masing2 beri tanda dengan bekas plastik (isolator) kabel kecil yg telah diambil serabut tembaganya, masukan di ujung kaki led di setiap rangkaian 4LED seperti gambar di atas. beri tanda merah untuk 6 rangkaian 4LED dan 2 lagi dengan warna kuning. masukan 8 rangkaian 4LED ke wadah plastik hitam yg telah kita buat sebelumnya, untuk warna kuning taruh ditengah dan yg merah dipinggirnya seperti penampakan belakang dari wadah lampu led dibawah ini:

Gambar

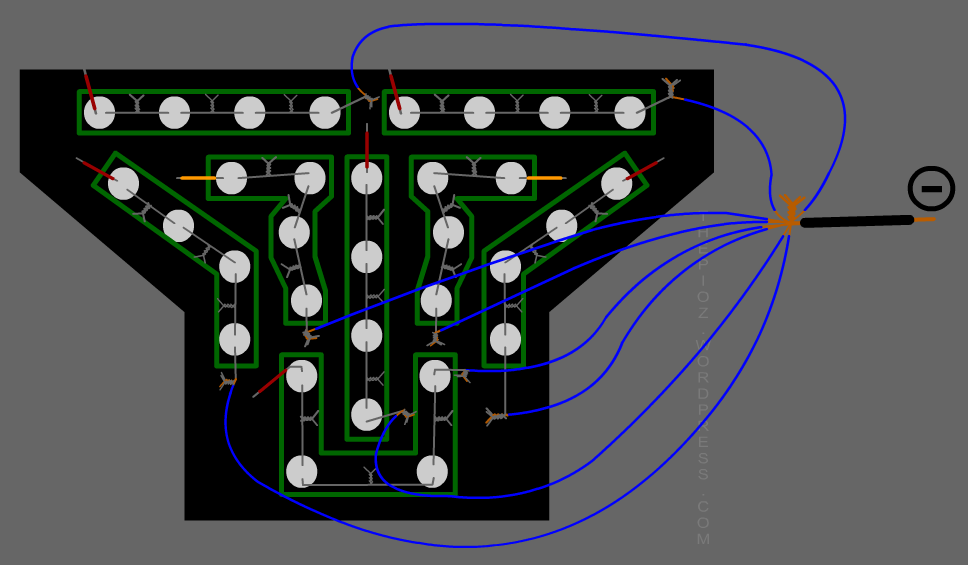

Selanjutnya untuk kaki negatif dari masing2 rangkaian 4LED yaitu kaki led yg tak berwarna masing2 sambung dengan kabel warna biru seperti ini:

Gambar

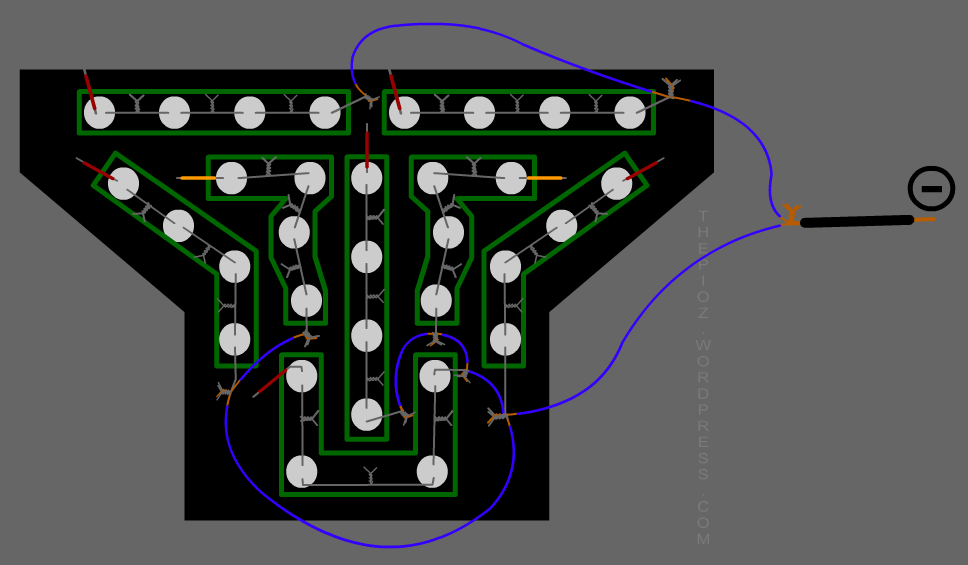

Cara penyambungan sebenarnya tidak terikat seperti gambar diatas, bisa juga disederhanakan seperti ini:

Gambar

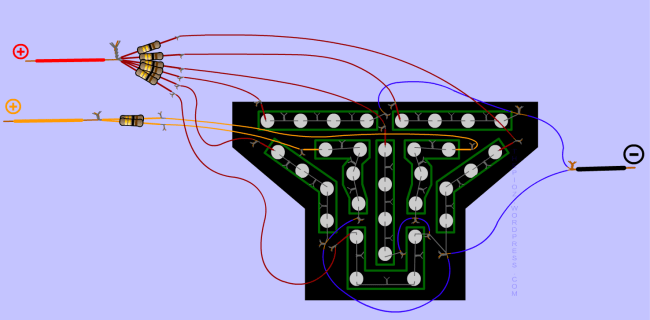

Nah untuk kaki positif, beri kabel warna kuning untuk kaki rangkaian 4LED yang kuning dan kabel yg merah untuk rangkaian 4LED yang merah. sambungkan masing2 kabel merah dengan 1 resistor 1 ohm, begitu juga yg kuning. jadi kita butuh 8 resistor 1 ohm seperti gambar dibawah:

Gambar

Periksa kembali apakah pemasangan sudah benar/belum. kalau sudah yakin jepit sambungan dengan plat seng dengan tang, jangan lupa di isolasi. buat 2 lubang di wadah led untuk baut dudukan di lampu rem sesuai bentuk/jenis bentuk lampu rem motor masing2. untuk selanjutnya nanti kita bahas bagaimana cara memasang di reflektor lampu rem motor… wink



Edit: Baca lanjutannya disini … —–> thepioz.wordpress.com/2014/02/24/bikin-sendiri-rangkaian-lampu-led-untuk-lampu-rem-motor-3/

~

~

~

Iklan

12 pemikiran pada “Bikin sendiri rangkaian lampu LED untuk lampu rem motor? (2)

  1. Ping balik: Bikin sendiri rangkaian lampu LED untuk lampu rem motor? (3) | THEPIOZ

  2. Ping balik: Bikin sendiri rangkaian lampu LED untuk lampu rem motor? | THEPIOZ

  3. Ping balik: Bikin sendiri rangkaian lampu LED untuk lampu rem motor? (5) | THEPIOZ

  4. Salam, mas semua persiapan sudah hampir siap. tinggal resistor saja mas yang belum. buat stoplamp resistornya pakai yang brp watt ya mas. soalnya banyak macamnya saya jd bingung. Terima kasih
