Cara sederhana membuat rangkaian lampu LED untuk lampu rem motor (bagian 2)

Gambar

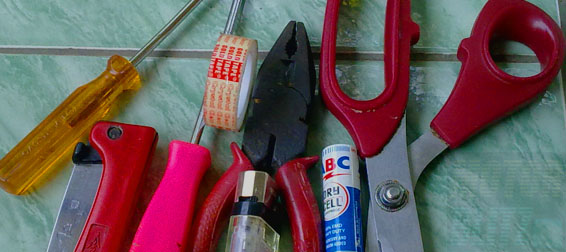

Setelah Kita bisa mengetahui nilai resistor dan memeriksa lampu led seperti yang telah dibahas sebelumnya disini, selanjutnya kita bikin plat seng untuk sambungan antara led dan resistor supaya lebih kuat. Siapkan dulu alat-alat dan bahan-bahannya, Tang, Obeng min, Obeng + kecil, batu batre, paku kecil, ampelas.

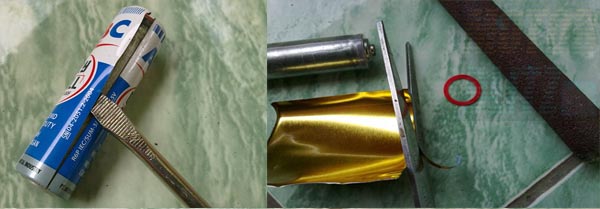

Pertama beli/cari seng tipis secukupnya kira-kira 20x20cm, tapi berhubung ini versi sederhana(ngirit) MB ambil sengnya dari batu batre. Caranya congkel seng batu batre dengan pisau terus lanjut dengan obeng & gunting pinggirnya :

Gambar

Diampelas dan dipotong kecil-kecil sampai hilang warna kuningnya :

Gambar

Terus isi batre-nya buat apaan dong??

Kasiin ke kucing aja.. Pus..puss..!

Gambar



Lanjuutt.. Lempengan kecil tadi dibentuk seperti tabung/pipa dengan tang dan mengikut bentuk paku :

Gambar

Bikin secukupnya kurang lebih 30 biji (tergantung banyaknya led) & nanti kira-kira bentuknya kaya gini :

Gambar



Kedua sekarang kita bikin wadah rangkaian lampu led. kita bikin dulu desainnya corat-coret di kertas, setelah selesai mendesain siapkan bahan-bahan & alat-alatnya :

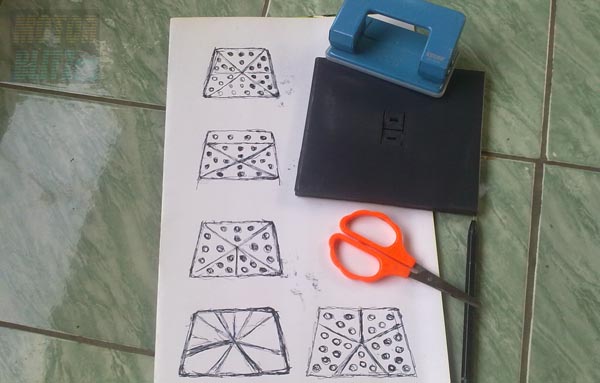

motorblitz alat wadah

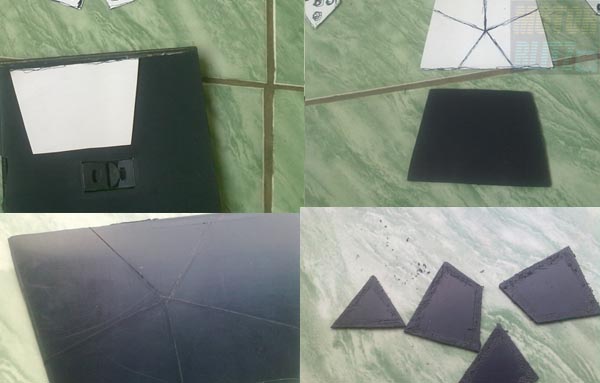

Kali ini MB bikin desain wadah yang kira-kira umum digunakan seperti di atas karena bisa digunakan untuk mio sporty, supra x . atau motor lainnya yang mempunyai desain lampu sama. Setelah itu gunting kertas sesuai desain & gunting wadah cd dengan mengikuti pola kertas :

motorblitz wadah led

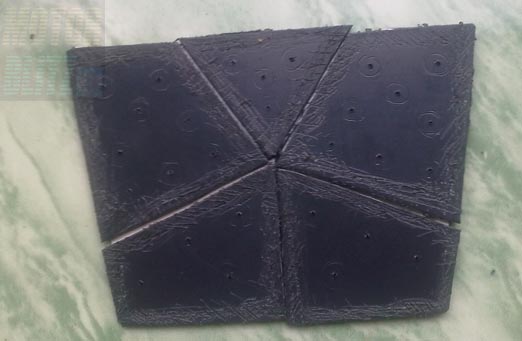

Bagian belakang wadah lampu led digurat-gurat dengan paku atau diampelas supaya kasar, maksudnya supaya nanti di-lem lebih kuat.

motorblitz wadah2

Lubang untuk lampu led juga ditandai dengan satu titik & titik ini lubangi dengan alat pembolong kertas, caranya taruh titik tadi tepat ditengah alat pembolong kertas seperti ini :

motorblitz wadah3

Setelah semuanya dilubangi siapkan lembaran plastik tipis misalnya bekas wadah kue untuk bagian belakang wadah lampu led :

motorblitz wadah4

Gurat-gurat juga wadah lem dan tempelkan wadah rangkaian led dan plastik tipis dengan lem, plastik tipis digunting mengikuti wadah. Lebihkan sedikit untuk dudukan di lampu rem motor, selanjutnya lubangi dengan obeng :

motorblitz wadah5

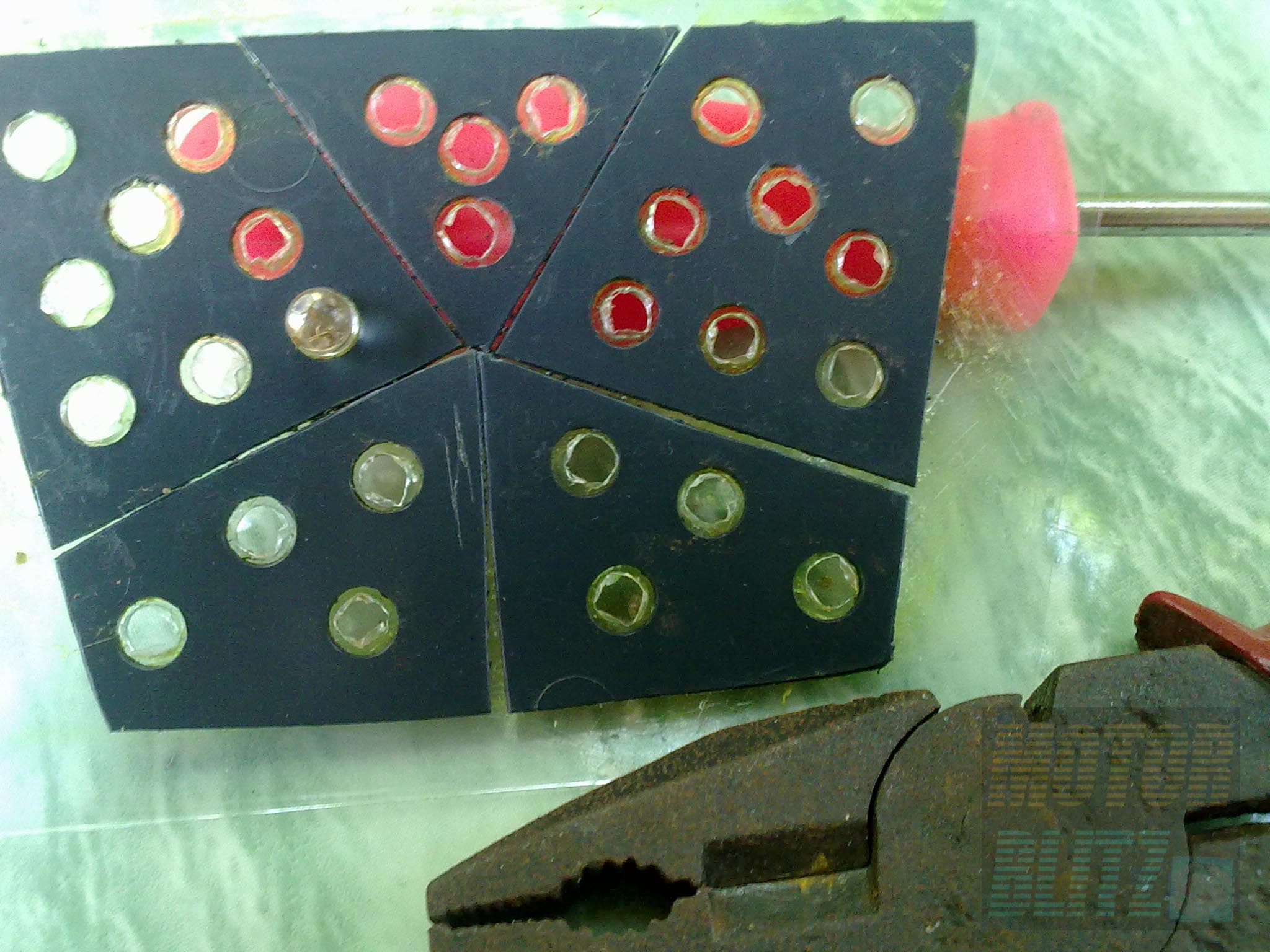

Coba masukan lampu led ke lubang wadah lampu led kalau seret berarti oke :

motorblitz wadah6



Dari uraian diatas sebenarnya baik plat seng & wadah rangkaian led semuanya tidak mengikat apalagi desain wadah rangkaian lampu led, tergantung selera kita dan jenis lampu rem motor yang digunakan. tapi kalau bro & sis mengikuti cara ini desainnya juga bisa dirubah-ubah sesuai dengan jenis lampu rem motor, contohnya seperti ini :

motorblitz jenis wadah led

jadi nanti tinggal ganti plastik tipisnya gak perlu plastik bekas wadah cd lagi, gimana bro sis simpel kan?

Diartikel selanjutnya kita mulai merangkai lampu led, tes rangkaian lampu led dengan accu yang nantinya dipasang di wadah ini.

Bersambung disini…mrgreen —-> motorblitz.com/2014/06/17/cara-sederhana-membuat-rangkaian-lampu-led-untuk-lampu-rem-motor-bagian-3/
